CADETTE | Mantion

Capacité / Porte : 40 kg
Rail : Acier galvanisé (2525F) / Aluminium (2526F)
Déplacement : Droit

Système coulissant à montures réglables, utilisable en intérieur comme en extérieur.

La vis réglable orientable multidirectionnelle améliore l’endurance du système et permet de s’adapter aux imperfections du support de pose
Silence et souplesse grâce au galet nylon monté sur bague autolubrifiante
Utilisable en rail simple ou double (rails jumelés)

DEP

* Nombre de cycles

* Fabrication

*25 ans garantie

CADETTE - Image 1

CADETTE - Image 2

CADETTE - Image 3

CADETTE - Image 4

CADETTE - Image 5

CADETTE - Image 1

CADETTE - Image 2

CADETTE - Image 3

CADETTE - Image 4

CADETTE - Image 5

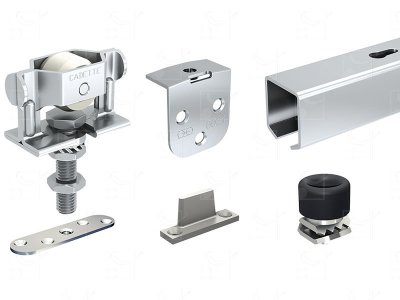

Ensemble – Rail acier 1,85 m

Réf : CADETT185-1
Ensemble pour portes de 40 Kg comprenant :
- 1 rail 2525F/185 (acier galvanisé - 1,85 m) ;
- 2 montures 0222 fournies avec 2 platines 0026 et 0021 ;
- 2 butées d’extrémité caoutchouc 1097 ;
- 1 guide bas 1103 ;
- 1 clé plate de 13, vis de pose et notice de montage.
Voir le produit
Ensemble – Rail aluminium 1,85 m

Réf : CAD185A-1
Ensemble pour portes de 40 Kg comprenant :
- 1 rail 2526F/185 (aluminium brut - 1.85 m) ;
- 2 montures 0222 fournies avec 2 platines 0026 et 0021 ;
- 2 butées d’extrémité caoutchouc 1097 ;
- 1 guide bas 1103 ;
- 1 niveau à bulle ;
- 1 clé plate de 13, vis de pose et notice de montage.
Voir le produit
Ensemble CADETTE

Réf : CAD185A

Ensemble comprenant : 1 garniture CADETT, 1 rail aluminium réf. 2526F en 1.85 m, 5 supports 2528.

Voir le produit

Rail – 1,55 m

Réf : 2525F/155

Rail acier galvanisé 27 x 24.5 mm, épaisseur 15/10è, percé et fraisé tous les 110 mm. Longueur de 1,55 m.

Voir le produit

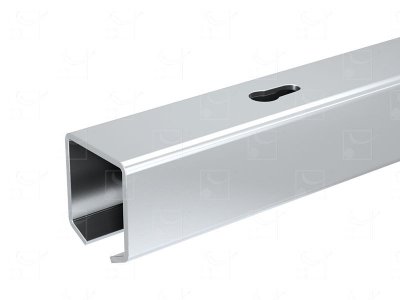

Rail – 1,85 m

Réf : 2525F/185

Rail acier galvanisé 27 x 24.5 mm, épaisseur 15/10è - percé et fraisé tous les 110 mm. Longueur de 1,85 m.

Voir le produit
Rail – 4 m

Réf : 2525F/400

Rail acier galvanisé 27 x 24.5 mm, épaisseur 15/10è, percé et fraisé tous les 110 mm. Longueur de 4 m.

Voir le produit
Rail – 5 m

Réf : 2525F/500

Rail acier galvanisé 27 x 24.5 mm, épaisseur 15/10è - percé et fraisé tous les 110 mm . Longueur de 5 m.

Voir le produit
Rail – 6 m

Réf : 2525F/600

Rail acier galvanisé 27 x 24.5 mm, épaisseur 15/10è - percé et fraisé tous les 110 mm. Longueur de 6 m.

Voir le produit
Rail – 1,85 m

Réf : 2526F/185

Rail en aluminium brut, section 26 x 25 mm, percé et fraisé tous les 110 mm en longueur de 1,85 m.

Voir le produit
Rail – 2 m

Réf : 2525F/200

Rail acier galvanisé 27 x 24.5 mm, épaisseur 15/10è, percé et fraisé tous les 110 mm. Longueur de 2 m.

Voir le produit
Rail – 3 m

Réf : 2525F/300

Rail acier galvanisé 27 x 24.5 mm, épaisseur 15/10è, percé et fraisé tous les 110 mm. Longueur de 3 m.

Voir le produit

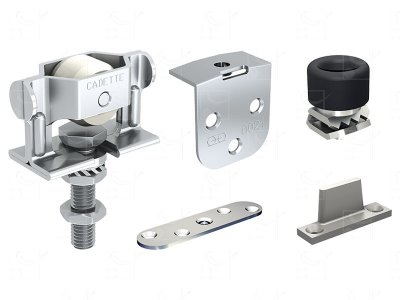

Garniture

Réf : CADETT

Garniture comprenant :
- 2 montures 0222 avec 2 platines 0026 et 0021
- 2 butées d’extrémité caoutchouc 1097
- 1 guide 1103
- 1 clé plate de 13
- Vis de pose et notice de montage.

Voir le produit

Equerre

Réf : 2528

Support équerre pour fixation murale du rail (MA40A), livré avec vis, écrou et rondelle. Hauteur = 17 mm. Longueur = 22 mm. Epaisseur = 18/10e.

Voir le produit

Guide

Réf : 1103

Guide bas en polyamide à visser pour rainure 6x18 mm.

Voir le produit

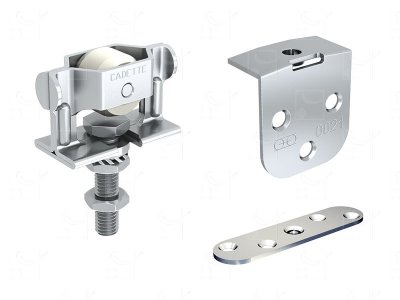

Monture

Réf : 0222

Monture CADETTE avec galet nylon monté sur bague en rilsan, livrée avec platines 0026 et 0021 - Capacité/porte: 40 kg

Voir le produit
Platine

Réf : 0021

Platine pour fixation sur plat avec trou taraudé Ø M8. Hauteur = 40 mm - Largeur = 40 mm - Profondeur = 18 mm
Pour épaisseur de panneaux supérieure à 18 mm.

Voir le produit
Platine

Réf : 0026

Platine pour fixation sur chant avec trou taraudé Ø M8. Longueur = 75 mm - Largeur = 20 mm. Pour épaisseur de panneaux supérieure à 20 mm.

Voir le produit
Platine

Réf : 0023

Platine pour fixation sur chant avec trou taraudé M8. Largeur = 15 mm , longueur = 75 mm. Pour épaisseur de panneaux de 16 à 19 mm .

Voir le produit
Platine

Réf : 0022

Platine à encastrer pour fixation des montures. Pour l’utilisation de cette platine il convient d’ajouter un contre écrou M8.

Voir le produit
Butée

Réf : 1097

Butée d’extrémité pour rail 2525.

Voir le produit
Equerre

Réf : 2528D

Support équerre pour rail jumelés, acier zingué épaisseur 30/10è. Hauteur 34 mm. Longueur = 47 mm. Livré avec visserie. Rail associé 2525.

Voir le produit

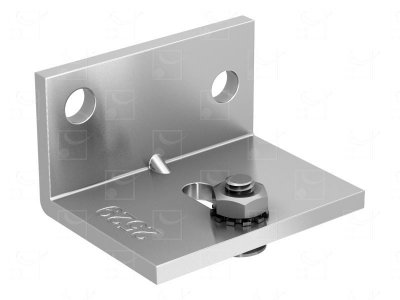

Equerre

Réf : 2529

Support équerre renforcé pour fixation murale du rail, livré avec vis, écrou et rondelle. Hauteur de 23 mm. Longueur de 30 mm. Epaisseur : 30/10e. Se fixe tous les 0,44 m.

Voir le produit
Equerre

Réf : 2529-5

Support équerre pour fixation murale du rail 2525, livré avec vis, écrous et rondelles. Hauteur : 23 mm. Longueur : 30 mm. Epaisseur = 30/10e. Lot de 5.

Voir le produit
