Système pour volets coulissants WIN-SLIDE-R : rail simple ou double | Mantion

Capacité / Panneau : 80 kg - 120 kg
Epaisseur panneau : 20 - 40 mm, 40 - 80 mm
Types panneaux : Bois, aluminium, pvc ...
Rail : Aluminium
Déplacement : Droit

Télécharger la notice commerciale

* Fabrication

*12 ans garantie

Système pour volets coulissants WIN-SLIDE-R : rail simple ou double - Image 1

Système pour volets coulissants WIN-SLIDE-R : rail simple ou double - Image 2

Système pour volets coulissants WIN-SLIDE-R : rail simple ou double - Image 1

Système pour volets coulissants WIN-SLIDE-R : rail simple ou double - Image 2

Ensemble – 1 vantail – 80 Kg

Réf : WSLIDE-RGV1
Ensemble pour 1 vantail de 80 Kg maxi :
- 1 rail 11108 en longueur de 2 m. + niveau à bulle
- 2 montures 11218HCX équipée de 4 galets, vis M8 en INOX
- 2 platines 0026XA2 en INOX à visser sur chant - épaisseur de panneau mini 20 mm
- 2 butées à pince 11213XA2 avec vis INOX (force réglable)
- 6 équerres 11113 de fixation réglable 80 kg en aluminium brut avec visserie INOX - réglage vertical = 10 mm - réglage horizontal = 12 mm
- 3 guides 1128ARG réglables en plastique blanc sur équerre en acier traité cataphorèse + peinture polyester blanc RAL 9010
- 1 profil U 1109 25x17 en acier zingué en longueur de 1.5 m.
Voir le produit
Ensemble – 2 vantaux – 80 Kg

Réf : WSLIDE-RGV2
Ensemble pour 2 vantaux de 80 Kg maxi :
- 2 rails 11108 en longueur de 2 m. + niveau à bulle
- 4 montures 11218HCX équipée de 4 galets, vis M8 en INOX
- 4 platines 0026XA2 en INOX à visser sur chant - panneau mini 20 mm
- 4 butées à pince 11213XA2 avec vis INOX (force réglable)
- 1 équerre manchon 11113M en aluminium brut (pour raccorder 2 rails)
- 10 équerres 11113 de fixation réglable 80 kg en aluminium brut avec visserie INOX - réglage vertical = 10 mm - réglage horizontal = 12 mm
- 5 guides 1128ARG réglables en plastique blanc sur équerre en acier traité cataphorèse + peinture polyester blanc RAL 9010
- 2 profils U 1109 25x17 en acier zingué en longueur de 1.5 m.
Voir le produit

Rail aluminium anodisé – 2 m

Réf : 11108/200

Rail en aluminium anodisé, section 33 x 27 mm, percé tous les 0,44 m en longueur de 2 m.

Voir le produit
Rail aluminium anodisé – 2,50 m

Réf : 11108/250

Rail en aluminium anodisé, section 33 x 27 mm, percé tous les 0,44 mm en longueur 2,50 m.

Voir le produit
Rail aluminium anodisé – 3 m

Réf : 11108/300

Rail en aluminium anodisé, section 33 x 27 mm, percé tous les 0.44 mm en longueur 3 m.

Voir le produit
Rail aluminium anodisé – 4 m

Réf : 11108/400

Rail en aluminium anodisé section 33 x 27 mm, percé tous les 0,44 m, en longueur de 4 m.

Voir le produit
Rail aluminium anodisé – 5 m

Réf : 11108/500

Rail en aluminium anodisé section 33 x 27 mm, percé tous les 0,44 m, en longueur de 5 m.

Voir le produit
Rail aluminium anodisé – 6 m

Réf : 11108/600

Rail en aluminium anodisé section 33 x 27 mm, percé tous les 0,44 m, en longueur de 6 m.

Voir le produit
Rail aluminium anodisé – 2 m

Réf : 11312/200

Rail en aluminium anodisé 37.4 x 28, percé tous les 0,30 m. Longueur de 2 m.

Voir le produit
Rail aluminium anodisé – 3 m

Réf : 11312/300

Rail en aluminium anodisé, section 39 x 28 mm, percé tous les 0,30 m. Longueur de 3 m.

Voir le produit

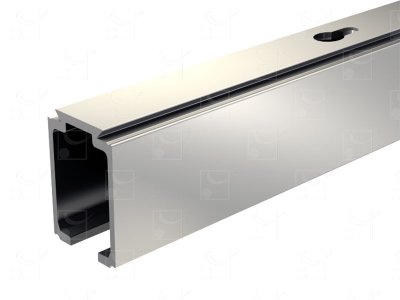

Rail aluminium anodisé – 5 m

Réf : 11312/500

Rail en aluminium anodisé section 37,4 x 28 mm, percé tous les 0,30 m, en longueur de 5 m.

Voir le produit
Rail aluminium anodisé – 6 m

Réf : 11312/600

Rail en aluminium anodisé section 37,4 x 28 mm, percé tous les 0,30 m, en longueur de 6 m.

Voir le produit

Monture

Réf : 11218HCX

Monture équipée de 4 galets, axes montés sur roulements à billes, vis M8 en INOX (93 mm). 80 Kg max. / panneau.

Voir le produit
Platine

Réf : 0026XA2

Platine en INOX A2 à visser sur chant. Epaisseur panneau : 25 mm mini.

Voir le produit
Platine

Réf : 0027XA2

Platine en INOX A2 à visser sur plat (80 x 58 mm). Epaisseur panneau : comprise entre 28 et 36 mm.

Voir le produit
Butée

Réf : 11213XA2

Butée à pince avec vis INOX (force réglable).

Voir le produit
Monture

Réf : 11232HCX

Monture équipée de 4 galets, axes montés sur roulements à billes, vis M8 en INOX. 120 kg max. / panneau.

Voir le produit

Bandeau aluminium brut – 2 m

Réf : 11163/200

Bandeau en aluminium brut. Longueur de 2 m.

Voir le produit
Bandeau aluminium brut – 2,5 m

Réf : 11163/250

Bandeau en aluminium brut. Longueur de 2,5 m.

Voir le produit
Bandeau aluminium brut – 3 m

Réf : 11163/300

Bandeau en aluminium brut. Longueur de 3 m.

Voir le produit
Bandeau aluminium brut – 4 m

Réf : 11163/400

Bandeau en aluminium brut. Longueur de 4 m.

Voir le produit
Bandeau aluminium brut – 5 m

Réf : 11163/500

Bandeau en aluminium brut. Longueur de 5 m.

Voir le produit
Bandeau aluminium brut – 6 m

Réf : 11163/600

Bandeau en aluminium brut. Longueur de 6 m.

Voir le produit
Bandeau aluminium brut – 2 m

Réf : 11164/200

Bandeau en aluminium brut. Longueur de 2 m.

Voir le produit
Bandeau aluminium brut – 2,5 m

Réf : 11164/250

Bandeau en aluminium brut. Longueur de 2,5 m.

Voir le produit
Bandeau aluminium brut – 3 m

Réf : 11164/300

Bandeau en aluminium brut. Longueur de 3 m.

Voir le produit
Bandeau aluminium brut – 4 m

Réf : 11164/400

Bandeau en aluminium brut. Longueur de 4 m.

Voir le produit
Bandeau aluminium brut – 5 m

Réf : 11164/500

Bandeau en aluminium brut. Longueur de 5 m.

Voir le produit
Bandeau aluminium brut – 6 m

Réf : 11164/600

Bandeau en aluminium brut. Longueur de 6 m.

Voir le produit
Bandeau aluminium anodisé – 2 m

Réf : 11011/200

Bandeau en aluminium anodisé (disponibles dans les teintes RAL sur demande) à clipser. Pour rail 11108. S'utilise dans le cas d'une fixation au plafond. Hauteur de 63mm. Longueur de 2 m.

Voir le produit
Bandeau aluminium anodisé – 3 m

Réf : 11011/300

Bandeau en aluminium anodisé (disponibles dans les teintes RAL sur demande) à clipser. Pour rail 11108. S'utilise dans le cas d'une fixation au plafond. Hauteur de 63mm. Longueur de 3m.

Voir le produit
Bandeau aluminium anodisé – 2 m

Réf : 11031/200

Bandeau en aluminium anodisé (disponibles dans les teintes RAL sur demande) à clipser. Pour rail 11312. S'utilise dans le cas d'une fixation au plafond. Hauteur = 67 mm. Longueur de 2 m.

Voir le produit
Bandeau aluminium anodisé – 3 m

Réf : 11031/300

Bandeau en aluminium anodisé (disponibles dans les teintes RAL sur demande) à clipser. Pour rail 11312. S'utilise dans le cas d'une fixation au plafond. Hauteur = 67 mm. Longueur de 3 m.

Voir le produit
Kit d’embouts

Réf : 11166
Kit d'embouts composé de :
- 2 embouts en aluminium brut pour bandeau 11163
- 8 vis 4,8 x 19 en INOX
- 2 pinces 11169 en aluminium brut
Kit disponibles dans les teintes RAL sur demande.
Voir le produit
Kit d’embouts

Réf : 11167
Kit d'embouts (disponibles dans les teintes RAL sur demande) composé de :
- 2 embouts en aluminium pour bandeau 11164
- 8 vis 4,8 x 19 en INOX
- 2 pinces 11169
Voir le produit

Equerre

Réf : 11113

Equerre de fixation réglable 80 Kg avec visserie INOX réglage vertical = 10 mm et réglage horizontal = 12 mm.

Voir le produit
Equerre manchon

Réf : 11113M

Equerre manchon en aluminium brut (pour raccorder 2 rails).

Voir le produit
Equerre manchon

Réf : 11113MD

Equerre manchon double (pour raccorder 2 rails) en aluminium brut.

Voir le produit
Equerre

Réf : 11113D

Equerre de fixation réglable double 80 Kg avec visserie INOX. Réglage vertical = 10 mm et réglage horizontal = 12 mm.

Voir le produit
Equerre

Réf : 11113BR

Equerre de fixation réglable avec visserie INOX pour panneaux jusqu'à 80 mm d'épaisseur et 120 Kg maxi (rail 11312). Réglage vertical = 10 mm et horizontal = 25 mm.

Voir le produit
