Système pour volets coulissants WIN-SLIDE 2

Capacité / Panneau : 80 kg
Epaisseur panneau : 25 - 40 mm (jusqu’à 80 mm (1 voie) pour un montage type ''brise soleil'')
Types panneaux : Bois, aluminium, pvc ...
Rail : Aluminium brut
Déplacement : Droit

Système coulissant pour volets, finition haut de gamme.

COMPACITÉ : encombrement vertical réduit sur toute la gamme avec maintien des réglages dans les 3 axes. Nouveau bandeau compact. Poulie de renvoi intégrée à la butée.

GAIN DE TEMPS : écartement des points de fixation du rail augmenté de 50% (de 44 à 66 cm).

SÉCURITÉ : nouvelle butée avec 2 points d’ancrage dans le rail.

INNOVATION : nouvel amortisseur pour une ouverture et/ou une fermeture tout en douceur des panneaux.

Configurations possibles :

1 vantail
2 vantaux en opposition ;
2 vantaux en double voie ;
3 vantaux en double voie ;
4 vantaux en double voie.

Système pour volets coulissants WIN-SLIDE 2 - Image 1

Système pour volets coulissants WIN-SLIDE 2 - Image 2

Système pour volets coulissants WIN-SLIDE 2 - Image 3

Système pour volets coulissants WIN-SLIDE 2 - Image 4

Système pour volets coulissants WIN-SLIDE 2 - Image 5

Système pour volets coulissants WIN-SLIDE 2 - Image 6

Ensemble WIN-SLIDE 2 pour un vantail

Réf : WSLIDE-2RGV1
Ensemble pour 1 vantail jusqu'à 80 kg maxi, pose murale, déplacement manuel, pour baies jusqu'à 900 mm de largeur.

Cet ensemble contient :
- 1 rail 11208, longueur de 2 m
- 2 montures 11280XA2 équipées de 4 galets, axes montés sur roulements à billes, vis M8 en INOX A2
- 2 platines 0026XA2 en INOX A2 à visser sur chant
- 2 butées 11286XA2 avec visserie INOX A2
- 4 équerres de fixation 11293, réglables, en aluminium brut avec visserie INOX A2
- 1 guide réglable 1128ARG en plastique blanc, pour U 25x17 et 30x30, sur équerre en acier traité cataphorèse + peinture polyester blanc RAL 9010
- 2 guides réglables 1131XRG en plastique blanc, pour U 25x17 et 30x30 sur platine inclinable en INOX A2
- 1 profil U 1109/150 25x17 en acier zingué, longueur de 1.5 m.
Voir le produit
Ensemble WIN-SLIDE 2 pour deux vantaux

Réf : WSLIDE-2RGV2
Ensemble pour 2 vantaux en opposition jusqu'à 80 kg maxi, pose murale, déplacement manuel non synchronisé, pour baies jusqu'à 1900 mm de largeur.

Cet ensemble contient :
- 2 rails 11208, longieur de 2 m
- 4 montures 11280XA2 équipées de 4 galets, axes montés sur roulements à billes, vis M8 en INOX A2
- 4 platines 0026XA2 en INOX A2 à visser sur chant
- 4 butées 11286XA2 avec visserie INOX A2
- 8 équerres de fixation 11293, réglables, en aluminium brut avec visserie INOX A2
- 1 raccord de rail en INOX A2
- 2 guides réglables 1128ARG en plastique blanc, pour U 25x17 et 30x30, sur équerre en acier traité cataphorèse + peinture polyester blanc RAL 9010
- 3 guides réglables 1131XRG en plastique blanc, pour U 25x17 et 30x30 sur platine inclinable en INOX A2
- 2 profils U 1109/150 25x17 en acier zingué, longueur de 1.5 m.
Voir le produit

Bandeau aluminium – 6 m

Réf : 11263/600

Bandeau en aluminium brut à peindre. Longueur de 6 m. Disponible dans les teintes RAL sur demande.

Voir le produit
Kit d’embouts pour bandeau

Réf : 11266

Kit d’embouts pour bandeau 11263, composé de : 2 embouts en aluminium brut à peindre, 2 pinces de fixation pour bandeau en aluminium anodisé, 8 vis de fixation en INOX A2. Disponible dans les teintes RAL sur demande.

Voir le produit
Bandeau aluminium – 6 m

Réf : 11263L/600

Bandeau en aluminium brut. Longueur de 6 m.

Voir le produit
Kit d’embouts pour bandeau

Réf : 11266L

Kit d’embouts pour bandeau 11263L, pour volets à déplacement synchronisé, composé de : 2 embouts en aluminium brut, 2 pinces de fixation pour bandeau, 8 vis de fixation en INOX A2.

Voir le produit

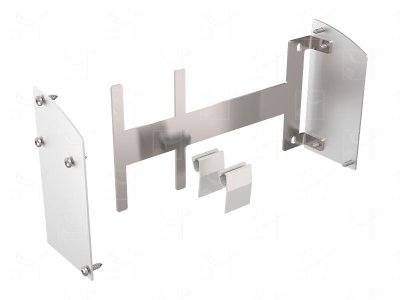

Kit d’embouts pour bandeau

Réf : 11266M

Kit d’embouts pour bandeau 11263L, pour volets à déplacement motorisé, composé de : 2 embouts en aluminium brut, 2 pinces de fixation pour bandeau, 8 vis de fixation en INOX A2 et un support supplémentaire pour l’embout côté moteur.

Voir le produit
Set de 5 pinces en aluminium anodisé

Réf : 11269

Set de 5 pinces en aluminium anodisé pour la fixation des bandeaux aux équerres.

Voir le produit

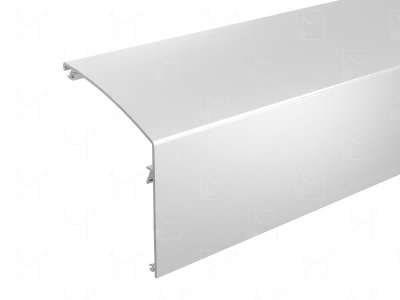

Bandeau aluminium – 6 m

Réf : 11264L/600

Bandeau en aluminium brut. Longueur de 6 m.

Voir le produit
Kit d’embouts pour bandeau

Réf : 11267L

Kit d’embouts pour bandeau 11264L, pour volets à déplacement manuel ou synchronisé, composé de : 2 embouts en aluminium brut, 2 pinces de fixation pour bandeau, 8 vis de fixation en INOX A2

Voir le produit
Kit d’embouts pour bandeau

Réf : 11267M

Kit d’embouts pour bandeau 11264L, pour volets à déplacement motorisé, composé de : 2 embouts en aluminium brut, 2 pinces de fixation pour bandeau, 8 vis de fixation en INOX A2 et support supplémentaire pour l’embout côté moteur.

Voir le produit

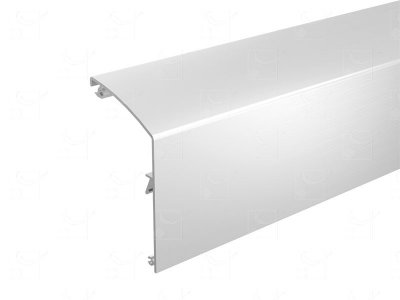

Bandeau aluminium – 2 m

Réf : 11263/200

Bandeau en aluminium brut. Longueur de 2 m.

Voir le produit
Bandeau aluminium brut Win-Slide 2 – 2 m

Réf : 11261/200

Bandeau aluminium brut Win-Slide 2. Longueur de 2 m.

Voir le produit
Bandeau aluminium brut Win-Slide 2 – 3 m

Réf : 11261/300

Bandeau aluminium brut Win-Slide 2. Longueur de 3 m.

Voir le produit
Bandeau aluminium brut Win-Slide 2 – 6 m

Réf : 11261/600

Bandeau aluminium brut Win-Slide 2. Longueur de 6 m.

Voir le produit

Butée Win-Slide 2

Réf : 11287XA2

Butée de rail Win-Slide 2 à deux points d’ancrage avec fonction de maintien. Livrée avec visserie INOX A2.
Rail associé : 11208.

Voir le produit

Courroie d’entraînement en polyuréthane armée – 50 m

Réf : 10172

Courroie crantée, d’entraînement en polyuréthane armée. Longueur de 50 m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 10 m

Réf : 10172/10

Courroie crantée, d’entraînement en polyuréthane armée. Longueur de 10 m.

Voir le produit

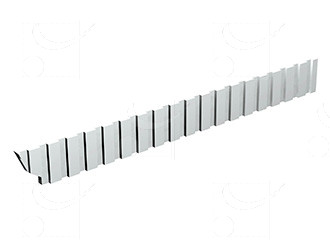

Courroie d’entraînement en polyuréthane armée – 15 m

Réf : 10172/15

Courroie crantée, d’entraînement en polyuréthane armée. Longueur de 15 m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 25 m

Réf : 10172/25

Courroie crantée, d’entraînement en polyuréthane armée. Longueur de 25 m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 2,5 m

Réf : 10172/250

Courroie crantée, d’entraînement en polyuréthane armée. Longueur de 2,5 m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 5 m

Réf : 10172/500

Courroie crantée, d’entraînement en polyuréthane armée. Longueur de 5m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 7,5 m

Réf : 10172/750

Courroie crantée, d’entraînement en polyuréthane armée. Longueur de 7,5 m.

Voir le produit

Amortisseur Win-Slide 2

Réf : 11288M15

Système d’assistance de fin de course Win-Slide 2 pour panneaux jusqu’à 60 kg. Il accompagne le volet sur 45 mm jusqu’à la position ouverte ou fermée.

Voir le produit

Set de 5 supports de fixation Win-Slide 2

Réf : 11294A

Set de 5 supports Win-Slide 2, en aluminium anodisé pour la fixation au plafond des rails équipés de bandeau. Permet la fixation du bandeau 11261. Livrée avec visserie INOX A4.
Se fixe tous les 450 mm.
Rails associés : 11208P et 11208AP.

Voir le produit

Monture

Réf : 11280XA2

Monture équipée de 4 galets, axes montés sur roulements à billes, vis M8 en INOX A2 (59 mm). Pour panneaux à déplacement manuel sans synchronisation - 80 kg max. / panneau.

Voir le produit
Monture

Réf : 11280LXA2

Monture équipée de 4 galets, axes montés sur roulements à billes, vis M8 en INOX A2 (93 mm). Pour panneaux synchronisés et/ou motorisés.

80 kg max. / panneau.

Voir le produit
Platine

Réf : 0026XA2

Platine en INOX A2 à visser sur chant. Epaisseur panneau : 25 mm mini.

Voir le produit

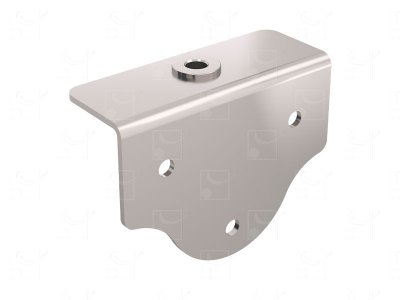

Platine

Réf : 0027XA2

Platine en INOX A2 à visser sur plat (80 x 58 mm). Epaisseur panneau : comprise entre 28 et 36 mm.

Voir le produit
Butée de rail

Réf : 11286XA2

Butée de rail à deux points d’ancrage. Livrée avec visserie INOX A2.

Voir le produit

Rail aluminium – 6 m

Réf : 11208/600

Rail en aluminium brut, section 39 x 36 mm. Longueur de 6 m.

Voir le produit
Equerre de fixation

Réf : 11293

Équerre de fixation simple réglable en aluminium brut. Livrée avec visserie INOX A2. Se fixe tous les 660 mm maxi.

Voir le produit
Équerre de fixation

Réf : 11293D

Équerre de fixation double réglable en aluminium brut. Livrée avec visserie INOX A2. Se fixe tous les 660 mm maxi.

Voir le produit
Rail aluminium brut Win-Slide 2 – 6 m

Réf : 11208P/600

Rail en aluminium brut Win-Slide 2, section 39 x 36 mm, percé tous les 450 mm.
Longueur de 6 m.

Voir le produit

Butée de rail

Réf : 11286XA2-SYN

Butée de rail avec poulie de renvoie intégrée.

Voir le produit
Poulie de renvoi

Réf : 10190

Poulie de renvoi déportée pour motorisation (platine INOX).

Voir le produit
Equerre de jonction

Réf : 11291

Équerre de jonction en INOX A2.

Voir le produit

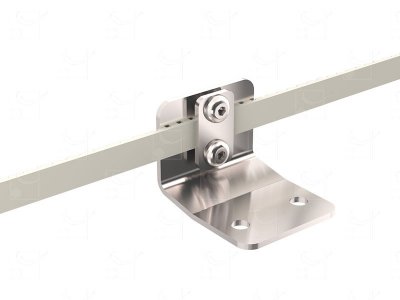

Equerre d’entraînement

Réf : 10192

Equerre d'entraînement déportée en INOX A2.

Voir le produit
Ensemble point fixe

Réf : 10171

Ensemble point fixe en INOX A2.

Voir le produit
Set de 5 supports

Réf : 11295

Set de 5 supports en INOX A2.
Configuration manuelle avec fixation au plafond : permet la fixation d'un bandeau.
Configuration motorisée avec fixation au plafond : permet l'installation du moteur et la fixation d'un bandeau.

Voir le produit
Kit arrêt de brise-soleil

Réf : 1310BR-1

Kit arrêt de brise-soleil qui permet de bloquer des persiennes pour des baies de hauteur maximum de 3100 mm.
Verrou mécanique avec tampon presseur commandé par un loqueteau à levier.
Mécanisme à encastrer dans la persienne.
Conditionnement par 10.

Voir le produit
Kit arrêt de brise-soleil

Réf : 1310BR-1-UN

Kit arrêt de brise-soleil qui permet de bloquer des persiennes pour des baies de hauteur maximum de 3100 mm.
Verrou mécanique avec tampon presseur commandé par un loqueteau à levier.
Mécanisme à encastrer dans la persienne.
Conditionnement à l'unité.

Voir le produit
Tiges filtées pour arrêt de brise-soleil

Réf : 1310BR-T

Tiges filtées pour arrêt de brise-soleil.

Conditionnement par 10.

Voir le produit
Garniture arrêt de brise-soleil

Réf : 1310BR-STI

Garniture arrêt de brise-soleil.
