SYCOMM SOLAR - Motorisation solaire pour volets coulissants

Motorisation solaire pour volets coulissants pour la gamme Win-Slide 2.

Capacité totale : 200 kg
Epaisseur panneau : 25 - 80 mm

Simplicité, fiabilité et rapidité de pose !

Pas de raccordement au réseau électrique de la maison
Plug & Play : raccordement des éléments par simples connecteurs (moteur / panneau solaire / batterie)
Autonome en énergie : pas de consommation et grande autonomie : jusqu’à 30 jours sans lumière
Pilotable par les centrales domotiques du marché
Déplacement de 1 à 4 vantaux, pour un poids total de 200 Kg
Technologie brushless intégrée

Conception et réalisation Made in France Mantion !

Moteur Sycomm® Solar

Tension d’alimentation : 12V DC

Puissance Max : 25 W

Dimensions (lxLxh) : 150x50x73 mm

Indice de protection : IP55

Type de fin de course : Dynamique (arrêt sur obstacle)

Technologie du moteur : Brushless

Vitesse linaire : ~ 60mm/s

Température d’utilisation : -20 à +60°C

Fréquence radio : 433.92 MHz

Longueur du câble moteur : 30 cm (rallonge de 3m en option)

Données générales :

Démarrage et arrêt progressifs - Détection d’obstacle

Conforme aux exigences CE selon :

EN60335-1:2013 ; EN60335-2-103:2004+A11:2009 ; NFP26341

EN61000-6-1:2007 ; EN61000-6-2:2006 ; EN61000-6-3:2007 ; EN61000-6-4:2007 ; NF 26-341

Conforme aux directives Européenne :

2006/95/CE ; 2006/42/CE ; 2004/108/CE ; 1999/5/CE ; 2002/95/CE

NB : Les valeurs des tableaux sont données à titre indicatif, elles dépendent des conditions particulières et ne constituent pas un engagement ferme de la part de MANTION. Motorisation conçue pour un usage domestique et une installation sous bandeau.

SYCOMM SOLAR – Motorisation solaire pour volets coulissants - Image 1

SYCOMM SOLAR – Motorisation solaire pour volets coulissants - Image 2

SYCOMM SOLAR – Motorisation solaire pour volets coulissants - Image 3

SYCOMM SOLAR – Motorisation solaire pour volets coulissants - Image 4

Monture Win-Slide 2

Réf : 11280LXA2

Monture Win-Slide 2 équipée de 4 galets, axes montés sur roulements à billes, vis M8 en INOX A2 (93 mm).
Pour panneaux synchronisés et/ou motorisés.
80 kg max. / panneau.
Rails associés : 11208, 11208A, 11208P et 11208AP.

Voir le produit
Monture Win-Slide 2

Réf : 11282LXA4

Monture Win-Slide 2 équipée de 4 galets, axes montés sur roulements à billes, vis M8 en INOX A4 (93 mm). Pour panneaux à actionnement manuel et/ou synchronisé et/ou motorisé de 81 à 120 kg. 120 kg max. / panneau. Rails associés : 11208, 11208A, 11208P et 11208AP.

Voir le produit

Platine

Réf : 0026XA2

Platine en INOX A2 à visser sur chant. Epaisseur panneau : 25 mm mini. Pour panneaux jusqu’à 80 Kg.

Voir le produit
Platine

Réf : 0026XA4

Platine en INOX A4 à visser sur chant (80 x 58 mm). Epaisseur panneau : comprise entre 28 et 36 mm. Pour panneaux jusqu’à 120 Kg.

Voir le produit

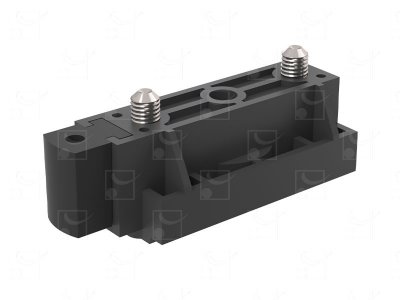

Butée de rail

Réf : 11286XA2

Butée de rail à deux points d’ancrage.

Livrée avec visserie INOX A2.

Voir le produit

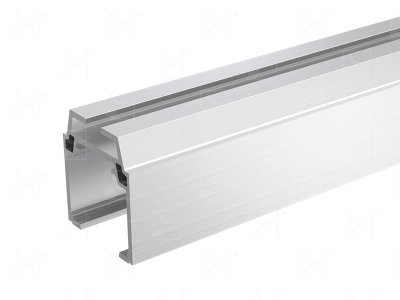

Rail aluminium brut Win-Slide 2 – 6 m

Réf : 11208P/600

Rail en aluminium brut Win-Slide 2, section 39 x 36 mm, percé tous les 450 mm. Longueur = 6 m. Autres longueurs sur demande.

Voir le produit
Rail aluminium – 6 m

Réf : 11208/600

Rail en aluminium brut, section 39 x 36 mm.

Longueur = 6 m.

Autres longueurs sur demande.

Voir le produit
Equerre de fixation

Réf : 11293

Équerre de fixation simple réglable en aluminium brut.

Livrée avec visserie INOX A4.

Se fixe tous les 660 mm maxi.

Voir le produit
Équerre de fixation

Réf : 11293D

Équerre de fixation double réglable en aluminium brut.
Livrée avec visserie INOX A2.
Se fixe tous les 660 mm maxi (double voie 80 Kg).
Se fixe tous les 450 mm maxi (simple voie 120 Kg).

Voir le produit

Bandeau aluminium brut Win-Slide 2 – 6 m

Réf : 11261/600

Bandeau en aluminium brut Win-Slide 2. Longueur = 6 m. Autres longueurs sur demande.

Voir le produit
Bandeau aluminium – 6 m

Réf : 11263L/600

Bandeau en aluminium brut. Longueur = 6 m. Autres longueurs sur demande.

Voir le produit
Kit d’embouts pour bandeau

Réf : 11266M

Kit d’embouts pour bandeau 11263L, pour volets à déplacement motorisé, composé de : 2 embouts en aluminium brut, 2 pinces de fixation pour bandeau, 1 support pour l'embout côté moteur, 8 vis de fixation en INOX A4.

Voir le produit
Bandeau aluminium – 6 m

Réf : 11264L/600

Bandeau en aluminium brut.
Longueur = 6 m.
Autres longueurs sur demande.

Voir le produit
Kit d’embouts pour bandeau

Réf : 11267M

Kit d’embouts pour bandeau 11264L, pour volets à déplacement motorisé, composé de : 2 embouts en aluminium brut, 2 pinces de fixation pour bandeau, 1 support pour l'embout côté moteur, 8 vis de fixation en INOX A4.

Voir le produit
Set de 5 pinces en aluminium anodisé

Réf : 11269

Set de 5 pinces supplémentaires en aluminium anodisé pour la fixation du bandeau aux équerres. S'utilise quand le bandeau est supérieur à 3 m. (en complément des deux pinces déjà fournies dans le kit d'embouts).

Voir le produit

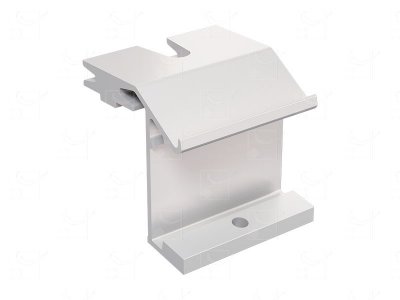

Set de 5 supports de fixation Win-Slide 2

Réf : 11294A

Set de 5 supports Win-Slide 2 en aluminium anodisé permet la fixation du bandeau 11261. Livrée avec visserie INOX A4. Se fixe tous les 450 mm. Rails associés : 11208P et 11208AP.

Voir le produit

Pack batterie solaire

Réf : K0001620

Pack batterie solaire, livré avec deux kits de fixation (fixation murale + fixation sur le rail 11208). Garantie 5 ans.

Voir le produit
Pack panneau solaire

Réf : K0001630

Pack panneau solaire, livré avec vis pour fixation directe sur le bandeau + kit de fixation murale orientable. Garantie 5 ans.

Voir le produit
Rallonge 3 m

Réf : C0014340

Rallonge 3 m. moteur solaire vers batterie.

Voir le produit
Rallonge 3 m

Réf : C0014350

Rallonge 3 m. panneau solaire vers batterie.

Voir le produit
Chargeur 230V

Réf : C0014360

Chargeur 230V DC/12V pour la batterie solaire.

Voir le produit
Carter cache batterie

Réf : C0014430

Carter cache batterie recoupable en acier électrozingué à peindre. Se fixe sous le linteau grâce aux supports du pack batterie. Longueur = 1 250 mm.

Voir le produit

Télcommande radio blanche

Réf : C0014200

Télcommande radio 433,92 MHz. Couleur blanche RAL 9016. Garantie 5 ans.

Voir le produit
Télcommande radio noire

Réf : C0014200N

Télcommande radio 433,92 MHz. Couleur noire RAL 9005. Garantie 5 ans.

Voir le produit

Courroie d’entraînement en polyuréthane armée – 50 m

Réf : 10172

Couroie crantée, d’entraînement en polyuréthane armée. Longueur = 50 m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 10 m

Réf : 10172/10

Couroie crantée, d’entraînement en polyuréthane armée. Longueur = 10 m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 15 m

Réf : 10172/15

Couroie crantée, d’entraînement en polyuréthane armée. Longueur = 15 m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 25 m

Réf : 10172/25

Couroie crantée, d’entraînement en polyuréthane armée. Longueur = 25 m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 2,5 m

Réf : 10172/250

Couroie crantée, d’entraînement en polyuréthane armée. Longueur = 2,5 m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 5 m

Réf : 10172/500

Couroie crantée, d’entraînement en polyuréthane armée. Longueur = 5 m.

Voir le produit
Courroie d’entraînement en polyuréthane armée – 7,5 m

Réf : 10172/750

Couroie crantée, d’entraînement en polyuréthane armée. Longueur = 7,5 m.

Voir le produit

Kit de motorisation solaire avec commande radio

Réf : W0002540
Kit de motorisation solaire (alimentation 12V DC), avec commande radio comprenant :
- 1 moteur SYCOMM Solar (électronique embarquée)
- 1 télécommande radio C0014200
- 1 panneau solaire
- 1 batterie 5100 mAh
Garantie 5 ans. Sycomm avec frein de maintien : le volet est maintenu en position : Force de maintien ~30kg Moteur Sycomm® Solar Tension d’alimentation : 12V DC Puissance Max : 25 W Dimensions (lxLxh) : 150x50x73 mm Indice de protection : IP55 Type de fin de course : Dynamique (arrêt sur obstacle) Technologie du moteur : Brushless Vitesse linaire : ~ 60mm/s Température d’utilisation : -20 à +60°C Fréquence radio : 433.92 MHz Longueur du câble moteur : 30 cm (rallonge de 3m en option) Données générales : Démarrage et arrêt progressifs - Détection d’obstacle Conforme aux exigences CE selon : EN60335-1:2013 ; EN60335-2-103:2004+A11:2009 ; NFP26341 EN61000-6-1:2007 ; EN61000-6-2:2006 ; EN61000-6-3:2007 ; EN61000-6-4:2007 ; NF 26-341 Conforme aux directives Européenne : 2006/95/CE ; 2006/42/CE ; 2004/108/CE ; 1999/5/CE ; 2002/95/CE NB : Les valeurs des tableaux sont données à titre indicatif, elles dépendent des conditions particulières et ne constituent pas un engagement ferme de la part de MANTION. Motorisation conçue pour un usage domestique et une installation sous bandeau.
Voir le produit
Kit de motorisation solaire avec commande radio

Réf : W0002550
Kit de motorisation solaire (alimentation 12V DC), avec commande radio comprenant :
- 1 moteur SYCOMM Solar (électronique embarquée)
- 1 télécommande radio C0014200
- 1 panneau solaire
- 1 batterie 5100 mAh
Garantie 5 ans. Sycomm sans frein de maintien : le système est réversible. Manoeuvre possible avec une force <5kg Moteur Sycomm® Solar Tension d’alimentation : 12V DC Puissance Max : 25 W Dimensions (lxLxh) : 150x50x73 mm Indice de protection : IP55 Type de fin de course : Dynamique (arrêt sur obstacle) Technologie du moteur : Brushless Vitesse linaire : ~ 60mm/s Température d’utilisation : -20 à +60°C Fréquence radio : 433.92 MHz Longueur du câble moteur : 30 cm (rallonge de 3m en option) Données générales : Démarrage et arrêt progressifs - Détection d’obstacle Conforme aux exigences CE selon : EN60335-1:2013 ; EN60335-2-103:2004+A11:2009 ; NFP26341 EN61000-6-1:2007 ; EN61000-6-2:2006 ; EN61000-6-3:2007 ; EN61000-6-4:2007 ; NF 26-341 Conforme aux directives Européenne : 2006/95/CE ; 2006/42/CE ; 2004/108/CE ; 1999/5/CE ; 2002/95/CE NB : Les valeurs des tableaux sont données à titre indicatif, elles dépendent des conditions particulières et ne constituent pas un engagement ferme de la part de MANTION. Motorisation conçue pour un usage domestique et une installation sous bandeau.
Voir le produit

Butée de rail

Réf : 11286XA2-SYN

Butée de rail avec poulie de renvoie intégrée.

Voir le produit

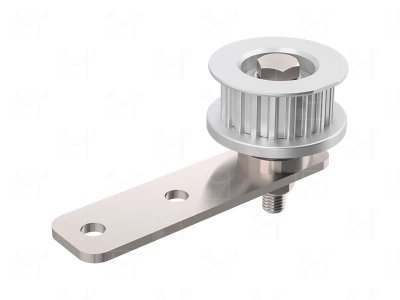

Poulie de renvoi

Réf : 10190

Poulie de renvoie déportée pour la synchronisation et/ou la motorisation (platine INOX).

Voir le produit

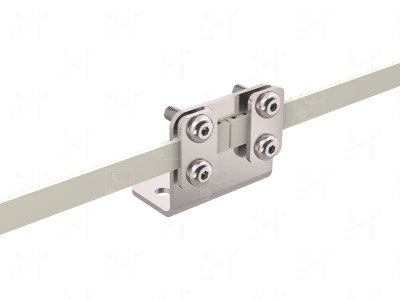

Equerre de jonction

Réf : 11291

Équerre de jonction en INOX A2.

Voir le produit
Equerre d’entraînement

Réf : 10192

Equerre d'entraînement déportée en INOX A2.

Voir le produit
Ensemble point fixe

Réf : 10171

Ensemble point fixe en INOX A2.

Voir le produit
